MENTOR VISUAL IQ+

Gelişmiş Yapay Zeka , Dokunmatik veya Sesli Komut..

Tamamen yeni metotlarla dizayn edilen analytics yazılımları; hata tiplerinin ve görüntülerinin öğretildiği yapay zeka uygulamalarını kullanarak inspection süresini azaltır ve ölçüm data kalitesini artıtrır. Yeni sesli komut özelliği sayesinde MViQ+ cihazına dokunmadan ölçüm, veri paylaşımı ve daha fazlasının yapılması mümkün olur.

Genel Bakış

Gelişmiş Yapay Zeka , Dokunmatik veya Sesli Komut..

Tamamen yeni metotlarla dizayn edilen analytics yazılımları; hata tiplerinin ve görüntülerinin öğretildiği yapay zeka uygulamalarını kullanarak inspection süresini azaltır ve ölçüm data kalitesini artıtrır. Yeni sesli komut özelliği sayesinde MViQ+ cihazına dokunmadan ölçüm, veri paylaşımı ve daha fazlasının yapılması mümkün olur.



HD Çözünürlük ve 3D Image Stitching (Görüntü Birleştirme)

Mentor VIQ + Video boroskop sistemi, en gelişmiş 3D yetenekleriyle isteğe bağlı 3D ölçüm sağlar ve uzaklaşılan mesafelerden daha doğru ölçüm sağlar. 3D Görüntü Birleştirme, tek bir fotoğraftaki ölçüm ve nokta bulutu değerini daha büyük bir görüntüye birleştirir. Bu sayede birden fazla fotoğraf ile alınabilecek büyüklükteki hataların ölçülmesine olanak tanır. Operatörler, tamamen yüzeyli Nokta Bulutu'ndaki imleç konumlarını ayarlayarak sonuçları görüntüleyebilirler..



3D Image Stitching (Görüntü Birleştirme) Öne Çıkanlar:

2 Kat Daha Hızlı: Operatörler, MViQ+'ın artan işlem gücünden yararlanarak daha fazla özellikleri aynı anda çalıştırabilirler.

Görüntü Birleştirme Sınırı Artırıldı: MViQ+, orijinal MViQ'nun 5 görüntü sınırının aksine, şimdi 10 görüntüden oluşan görüntüleri işleyebilir.

İyileştirilmiş Nokta Eşleştirme için Optimize Edilmiş Algoritmalar: Birleştirme algoritmalarımızı sürekli olarak iyileştirerek kullanıcılara daha fazla artan performans sunuyoruz.



MViQ+ 3D Image Stitching (Görüntü Birleştirme)

Bu demo, MViQ+ boroskopun bir dizi 6 sabit fotoğrafı nasıl çektiğini ve bunları inceleme alanının kapsamlı bir 3D modelini oluşturmak için nasıl birleştirdiğini gösterir.



Real3D™ Gerçek 3-Boyutlu Ölçüm- Gelişmiş 3D Muayene Yazılımı:

Real3D™ ölçümü, yüm yüzeyin görüntülenebildiği nokta bulutu özelliği, gelişmiş ölçüm algoritmaları bir 3D Yüzey Maskesi birleştirerek daha doğru ve tekrarlanabilir ölçüm kararları alınmasını sağlar. Real3D Stereo veya 3D Phase Ölçüm seçeneklerinden birini seçerek, uç değiştirmeden ölçüm yapabilirsiniz.​



Bu teknolojiler, her uygulamada ihtiyaç duyulan ölçümü elde etmeye yardımcı olmak için tüm ölçüm türleriyle uyumludur. Bunlar uzunluk, derinlik, noktadan çizgiye mesafe, alan vb temel ölçüm türlerini içerir, ayrıca “missing corner” alanı, alan, derinlik profili, otomatik “tip clearance” ve boro blending değerlendirmesi için yarıçap göstergesi gibi özel türleri de içerir.

Ölçüm türlerinin yanı sıra, Real3D, derinlik yardımı ve ölçüm düzlemi gibi gelişmiş araçlar sunarak ölçümlerin doğruluğunun daha da artmasını sağlar.



Ölçümle İlgili Yenilikler Nelerdir?

Missing corner: Blade ucunda kopan/hasarlanan eksik parça alanını ve kenar uzunluklarını ölçer; Bunu yaparken blade üzerinde belirten 1 nokta ve kenar boyunca yerleştirilmiş en fazla 23 ek nokta değerini hesaplayarak doğru ölçüm değeri verir. Bu sayede operatörler, hızlı bir şekilde türbinin hizmete hazır olup olmadığını belirleyebilir.

Yüzey Açısı: Referans düzlemi ile açı düzlemi arasındaki açıyı ölçer. Herhangi bir boroskop üzerinde ilk kez, kompresör kanadının deformasyonunu veya eğilmesini belirlemek için derece değeri elde edilebilmektedir. Yüzey açısı, derinlikle çok benzer olan basit 4 imleç iş akışı kullanır.

Açı: 3 imleç ile açı fonksiyonu. Bu işlevi çoklu segment ölçüm türünden (MVIQ Flame'de) çıkardık ve ölçüm sayfasında ayrı bir seçenek olarak sunduk. Artık 3 cursor seçerek bir açı değeri alınabilmektedir.



Missing Corner: Parça Kaybı Ölçümü

Missing corner ölçümü, motor kanatlarından ne kadar malzemenin ayrıldığını göstererek operatörlerin değerlendirmelerini hızlı bir şekilde tamamlamalarına yardımcı olur.



Hata Tespiti ve Kanatcık Sayacı

Inpection’ın tutarlılığını ve güvenilirliğini ve inspection çıktısının genel kalitesini artırmaya yardımcı olmak için bilgisayar ve yapay zeka verisinden yararlanılır. Mentor Visual iQ+, kullanıcıların birden fazla kaynaktan analitik modellerden yararlanmasını sağlar.



Waygate Technologies analizleri Gas Power desteği ve Blade Counter, denetim güvenilirliğini ve veri bütünlüğünü iyileştirmek için geliştirildi.

Üçüncü Taraf iş ortağı analizlerine doğrudan MVIQ+ üzerinden ulaşılabilir; kullanıcılar, kusur tespiti için Aiir Innovations'ın havacılık ticari motor modellerinden yararlanabilir.

MVIQ+, kendi analizlerini geliştiren müşteriler için küresel bir ekibe dağıtım olanağı sağlar.

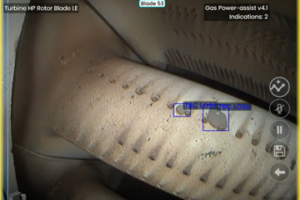

Gas Power Desteği Güncellendi (v4.1)

Aiir Innovation, Aiir Edge Hot ve Aiir Edge Cold güncellendi (v7.0)

Blade Counter 2.0: Blade Counter 1.0'ı aldık ve daha iyi hale getirdik. Blade Counter 2.0'ın kurulumu önceki modele göre daha hızlı, daha sağlam ve daha sezgiseldir. Blade Counter 2.0 ile MVIQ+, gaz türbinindeki kanatları otomatik olarak tanır ve prob konumu ve hareketinden bağımsız olarak bunları gerçek zamanlı olarak izler.



TrueSight™ Görüntü Yazılımı:

TrueSight™, yüksek çözünürlüklü görüntü yakalama ve işleme işlevlerinin yanı sıra, hassas optikler ve görsel muayene kararlarını iyileştirmek için kullanılan güçlü bir dizi özel görüntü dönüşümü sunar.



Pro paketinde yer alan bu yazılım, Start ve Enhance paketlerinde ise opsyionel olarak bulunmaktadır.

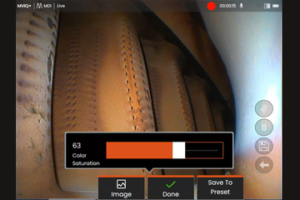

Bu POD yazılımı şunları içerir (videoları izlemek için tıklayın): Adaptive Noise Reduction (ANR) (Uyarlama Gürültü Azaltma), Dark Boost (Karanlık Artırma), Distortion Correction (Bozulma Düzeltme), Inverse+ (Ters+), Variable High Dynamic Range (VHDR) (Değişken Yüksek Dinamik Aralık) ve Color Saturation (Renk Doygunluğu).



Dayanıklı Tasarım

Endüstriyel çalışma ortamının zorluklarına dayanabilmesi için askeri sınıf dayanıklılık (MIL-STD) standartlarıyla inşa edilen Mentor Visual iQ+ videoskop cihazı, en zorlu çevresel koşullarda bile üstün performans sunmak için güvenebileceğiniz şekilde tasarlanmıştır.



Standart Uyumluluk ve Sınıflandırmalar:

MIL-STD-810H ABD Savunma Bakanlığı Çevre Testleri Bölümleri 501.5, 502.5, 506.5, 507.5, 509.5, 511.5, 514.6, 516.6, 521.3

MIL-STD-461G ABD Savunma Bakanlığı - Elektromanyetik Uyumluluk, RE102 ve RS103 – Above Deck

Standartlar Uyumluluğu Grup 1 Sınıf A; EN61326-1, IEC CB Şeması, UL/EN/CASE-C22.2 61010-1, IEC 62133, UN/DOT T1-T8, AB RoHS 2, AB RED Direktifi, ISTA 2G, UKCA

IP Derecelendirmesi: IP65 (monte halinde), IP55 (sökülmüş halde)


Maksimum Uyumluluk

Video boroskop muayeneleri, zorlu ortamlarda çalışan yetenekli teknisyenler gerektirir. İş için uygun aksesuarların kullanılması, muayenelerin uygun, ergonomik ve verimli bir şekilde gerçekleştirilmesini sağlayabilir.



3mm küçük çaplı USB probu, motor içi dar alanların muayenesi için mükemmeldir.



Özellikle muayene sırasında ölçümler yapılırken uygulamanıza uygun optik ucu seçmek en önemlisidir. Optik uçlar ve özelliklerinin tam listesi VideoProbe Aksesuarları Kataloğunda bulunabilir.



Katalogumuz optik uçların yanı sıra, cihaz ve prob sabitleme montaj aparatları; boroskop kılavuzu, rigidizer ve gripper; merkezleme cihazları; ölçüm doğrulama blokları; piller ve güç kaynakları; kılıf ve depolama seçenekleri ve daha fazlasını içerir.



Özel Problar:

UV VideoProbe adaptörü, floresan penetrant muayeneleri için UV ışık kaynaklarını MVIQ+ ile birleştirerek en uygun çözümü sunar.



LongSteer probu, uzun ve zorlu muayeneler için 30 metreye kadar uzunluk sağlar.



Borescope Adaptörü, rijit veya esnek bir boroskopu MVIQ+ ile bağlayarak görüntü yakalama ve veri yönetimi sağlar.



Kurtarma Aparatları, servis süresini hızlandırmak için tam bir çalışma aracı seti ile 6.2mm çapında mevcuttur. Ayrıca external kurtarma aparatları ile 6mm ve 8,4 mm problarla kullanılabilmektedir.
